四川弱电管线施工工艺要求

发布：admin 时间：2020-09-18

四川弱电管线施工工艺要求

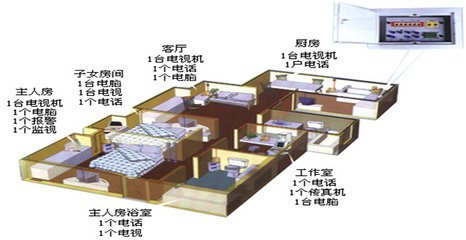

四川弱电管线的施工是整个项目中非常重要的一部分，管线的敷设工艺的好坏关系到整个项目施工质量，今天整理了电缆、桥架、光缆施工的工艺要求，供大家参考。

一、电缆敷设

(1)综合布线系统的电缆敷设应符合现行国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311的规定。

(2)非综合布线系统室内电缆的敷设，应符合下列要求:

1)无机械损伤的电缆，或改、扩建工程使用的电缆，可采用沿墙明敷方式。

2)在新建的建筑物内或要求管线隐蔽的电缆应采用暗管敷设方式四川弱电。

3)下列情况可采用明管配线:

-易受外部损伤;

-在线路路由上，其它管线和障碍物较多，不宜明敷的线路;

-在易受电磁干扰或易燃易爆等危险场所。

4)电缆和电力线平行或交叉敷设时，其间距不得小于0.3m;电力线与信号线交叉敷设时，宜成直角。

(3)室外线缆的敷设，应符合现行国家标准《民用闭路监视电视系统工程技术规范》GB50198-1994中第2.3.7条的要求。

(4)敷设电缆时，多芯电缆的最小弯曲半径，应大于其外径的6倍;同轴电缆的最小弯曲半径应大于其外径的15倍。

(5)电缆槽敷设截面利用率不应大于60%;电缆穿管敷设截面利用率不应大于40%。

(6)电缆沿支架或在线槽内敷设时应在下列各处牢固固定:

1)电缆垂直排列或倾斜坡度超过45°时的每一个支架上四川弱电;

2)电缆水平排列或倾斜坡度不超过45°时，在每隔1~2个支架上;

3)在引入接线盒及分线箱前150~300mm处。

(7)明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m，当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。

(8)电缆在沟道内敷设时，应敷设在支架上或线槽内。当线缆进入建筑物后，线缆沟道与建筑物间应隔离密封。

(9)电缆穿管前应检查保护管是否畅通,管口应加护圈，防止穿管时损伤导线。

(10)导线在管内或线槽内不应有接头和扭结。导线的接头应在接线盒内焊接或用端子连接。

(11)同轴电缆应一线到位，中间无接头。

二、电缆桥架敷设

1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

(6)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(7)电缆桥架与用电设备交越时,其间的净距不小于 0.5m。

(8)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(9)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确四川弱电。
